Разрядники трубчатые винипластовые РТВ-10-110 (У1)
Основные характеристики:
- НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, КВ ДЕЙСТВ.10
- НАИБОЛЬШЕЕ ДОПУСТИМОЕ НАПРЯЖЕНИЕ, КВ ДЕЙСТВ.12
- ВЫДЕРЖИВАЕМЫЙ ИМПУЛЬСНЫЙ ТОК ПРИ ВОЛНЕ ТОКА 8/20 МКС, КА20
- ДЛИНА (L), ММ, — НЕ БОЛЕЕ600
- МАССА, КГ, — НЕ БОЛЕЕ2,1
Дополнительно:
Назначение
Разрядники трубчатые серии РТВ предназначены для защиты от грозовых перенапряжений изоляций электропередач, и в совокупности с другими защитными средствами для защиты изоляции электрооборудования (кроме вращающихся машин) станций и подстанций переменного тока частоты 50 Гц.
Разрядники на номинальное напряжения до 35 кВ включительно устанавливаются в сетях как с изолированной, так и с заземленной нейтралью.
Разрядник подключается параллельно защищаемому объекту.
Разрядники серии РТВ соответствуют ТУ3414—016—00468683—96 (ИВЕЖ.674312.001 ТУ)
Конструкция

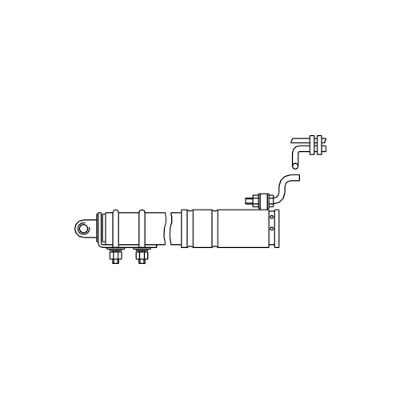

Конструктивно трубчатый разрядник представляет собой аппарат, состоящий из закрытого искрового промежутка, образованного двумя металлическими электродами внутри винипластовой трубы, на одном конце которой укреплен открытый металлический наконечник. Внешний искровой промежуток образован стальными стержневыми электродами, один из которых с помощью зажима присоединен к открытому наконечнику. Крепление разрядников осуществляется с помощью хомутов.
Защитное действие разрядника обусловлено тем, что при подходе волны перенапряжения внутренний и внешний искровые промежутки пробиваются раньше, чем волна перенапряжения достигнет опасного для изоляции оборудования значения. По пути пробоя начинает протекать ток промышленной частоты, и на искровых промежутках возникает электрическая дуга. Под воздействием высокой температуры дуги горящей на внутренних электродах стенки винипластовой трубы, разлагаясь, выделяют большое количество газов, создающих высокое давление. Газы, выходя через открытый наконечник, создают интенсивное дутье, дуга гасится при переходе тока промышленной частоты через нулевое значение, при этом длительность горения дуги не превышает одного — двух периодов.
Технические характеристики разрядников трубчатых винипластовых РТВ-10-110
НАИМЕНОВАНИЕ ПАРАМЕТРА |
РТВ-10-0,5/2,5У1 |
РТВ-10-2/10У1 |
РТВ-20-2/10У1 |
РТВ-35-0,5/5У1 |
РТВ-35-2/10У1 |
РТВ-110-2,5/12,5У1 |
Номинальное напряжение, кв действ. |
10* |
10* |
20 |
35 |
35 |
110 |
Наибольшее допустимое напряжение, кв действ. |
12 |
12 |
24 |
40,5 |
40,5 |
100 |
Пределы тока отключения, ка — верхний |
2,5 |
|
10 |
5 |
10 |
2,5 |
Пробивное напряжение при грозовом импульсе 1,2/50 мкс, кв, не более |
|
|
|
|
|
600 |
Пробивное напряжение при промышленной частоте, кв действ., не менее — в сухом состоянии |
|
|
|
|
|
235 |
250/2500 мкс внешней изоляции выдерживаемое напряжение коммутационного импульса, кв, не менее |
|
|
|
|
|
400 |
Выдерживаемый импульсный ток при волне тока 8/20 мкс, ка, |
|
|
|
|
|
50 |
Длина (l), мм, |
|
|
|
|
|
1157 |
Масса, кг, |
|
|
|
|
|
4,5 |
- Гарантийный срок на оборудование – 5 лет, но не более 5,5 лет с даты отгрузки. Срок эксплуатации оборудования – 30 лет.
- Возврат бракованного товара осуществляется в соответствии с порядком, установленным договором поставки.
