Выключатель элегазовый ВЭГ-20

Назначение выключателя элегазового колонкового ВЭГ-20

Генераторный выключатель ВЭГ-20 предназначен для выполнения коммутационных операций (включений и отключений) в нормальных и аварийных режимах в цепях генераторов переменного тока частотой 50 Гц с напряжением до 20 кВ.

Конструкция выключателя

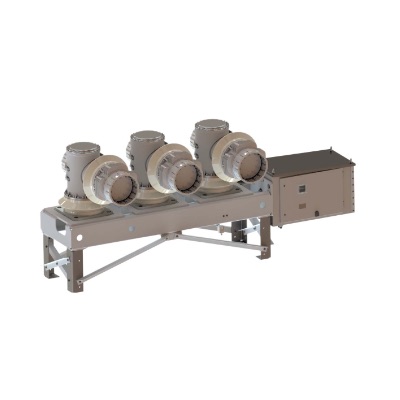

Выключатель состоит из трёх полюсов, установленных на общей раме, управляемых пружинно-гидравлическим приводом ППрГ-19-8.
Герметичная и взрывобезопасная, запатентованная в РФ конструкция полюсов (полезная модель № 211362 от 01.06.2022).
Каждый полюс имеет свою предохранительную мембрану сброса давления в безопасную зону под раму выключателя.
Имеется датчик плотности элегаза (один на три полюса).
Полюса выключателя имеют горизонтально расположенные дугогасительные камеры, состоящие из алюминиевых корпусов, разделённых полимерными изоляторами из эпоксидной смолы.
Все металлические части выключателя имеют коррозионно-стойкое покрытие, присоединительные площадки контактных выводов покрыты гальваническим оловом.
Привод состоит из двух блоков: Исполнительный блок содержит пружинно-гидравлическую систему накопления энергии, установлен на раме и соединён с полюсами рычажно-тяговой передачей. Блок управления электрически связан с исполнительным блоком, располагается в безопасной зоне и содержит кнопки управления, световые индикаторы,индикатор давления элегаза и счётчики циклов срабатывания выключателя ВО.

Преимущества элегазового выключателя ВЭГ-20

Запатентованная в РФ конструкция (полезная модель № 211362 от 01.06.2022) максимально повышающая коммутационную способность по отношению к уровням отключаемых тока и напряжения.
Герметичная и взрывобезопасная конструкция.
Снижение материальных затрат на проектирование под ключаемого к выключателю токопровода за счет гибкости габаритно-установочных размеров.
Компактный и надёжный пружинно - гидравлический привод.
Полная сборка и тестирование выключателя нпредприятии позволяет обеспечить оперативный монтаж и ввод в эксплуатацию на электростанции.
Монтаж и настройка выполняются под руководством шеф-инженера.
Консультационная поддержка в течении всего срока эксплуатации.

Характеристики

Технические характеристики элегазового генераторного выключателя ВЭГ-20

Наименование параметра	Значение

Климатическое исполнение и категория размещения	УЗ
Мин/макс температура окружающего воздуха	-45/+40°C
Абсолютная максимальная температура окружающего воздуха	+50°C
Номинальное напряжение	20 кВ
Рабочее напряжение	24 кВ
Номинальная частота	50 Гц
Номинальный ток	12500 А
Нормализированный % апериодической составляющей	72%
Класс по апериодической составляющей тока короткого замыкания с генераторным источником	G1
Номинальный ток отключения с генераторным источником при 110% апериодической составляющей	100 кА
Номинальный ток отключения с генераторным источником при 130% апериодической составляющей	74 кА
Нормализованные параметры сквозного тока короткого замыкания:
- пиковый (электродинамической стойкости) ток	460 кА
- действующее значение тока за время его протекания	180 кА
- время протекания тока короткого замыкания	3 сек
Изолирующая среда	SF6
Полное испытательное напряжение грозового импульса	125 кВ
Испытательное напряжение переменного тока	65 кВ
Номинальный цикл операций	ВО - 30 мин - ВО
Собственное время отключения	40 мс
Время включения	100 мс
Полное время отключения	не более 75 мс
Номинальное напряжение двигателя привода	230 В переменного тока
Напряжение управления и сигнализации	220 В переменного тока
Ток включающих и отключающих электромагнитов	макс. 3 А
Давление заполнения (приведённое к +20°C) для газового выключателя	0,9…0,95 МПа
Давление (приведённое к +20°C) сигнализации низкого выключателя давления для газового выключателя	0,84 МПа
Давление (приведённое к +20°C) блокировки работы выключателя	0,8 МПа
Классификация по механической стойкости	М2
Количество циклов включения и отключения при номинальном токе	3000
Минимальный срок службы	30 лет

Гарантии

Гарантийный срок на оборудование – 5 лет, но не более 5,5 лет с даты отгрузки. Срок эксплуатации оборудования – 30 лет.
